Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: NetTAP®
Certificación: CCC, CE, RoHS
Número de modelo: MATRIX-TCA-CG; NT-FTAP-32QCX
Condiciones de pago y envío
Cantidad de orden mínima: 1 set
Precio: Can Discuss
Detalles de empaquetado: Cartón externo más espuma interna
Tiempo de entrega: 1-3 días laborables
Condiciones de pago: Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 100 sistemas por mes
protocolos de túneles: |
GTP, GRE, PPTP, L2TP y PPPOE |
GRE Tunneling: |
Encapsulación de encaminamiento genérica |
IPSec: |
Seguridad del IP Proteocol |
Encabezados VXLAN: |
Soporte para quitar los encabezados VXLAN |
Usos: |
red local del Multi-protocolo para proteger datos del multicast |
Seguridad: |
la protección de datos, previene salida |
protocolos de túneles: |
GTP, GRE, PPTP, L2TP y PPPOE |
GRE Tunneling: |
Encapsulación de encaminamiento genérica |
IPSec: |
Seguridad del IP Proteocol |
Encabezados VXLAN: |
Soporte para quitar los encabezados VXLAN |
Usos: |
red local del Multi-protocolo para proteger datos del multicast |
Seguridad: |
la protección de datos, previene salida |
El protocolo de túneles de GRE con IPSec en agente del paquete de la red protege datos del multicast
El protocolo de túneles de GRE identifica tecnología en agente del paquete de la red
Apoyado automáticamente identifique los diversos protocolos de túneles tales como GTP/GRE/PPTP/L2TP/PPPOE. Según la configuración del usuario, la estrategia de la salida del tráfico se puede ejecutar según la capa interna o externa del túnel
¿Cuál es protocolo de túneles de GRE?
GRE (encapsulación genérica de la encaminamiento) puede encapsular los paquetes de datos de algunos protocolos de la capa de red (tales como IPX, cajero automático, IPv6, Appletalk, etc.) para que poder transmitir estos paquetes de datos encapsulados en otro protocolo de la capa de red (tal como IPv4) .GRE proporciona un mecanismo para encapsular mensajes de un protocolo en otro. Es una técnica el hacer un túnel de la tres-capa que permite que los mensajes sean transmitidos transparente a través del túnel de GRE, solucionando el problema de transmisión de redes heterogéneas.
El mecanismo de la puesta en práctica de GRE es simple, el túnel en ambos finales de la carga del equipo. El túnel de GRE puede conectar con la red local de los diversos protocolos de red a través de la red IPv4, utilizando con eficacia la arquitectura de red original y reduciendo el coste. El túnel de GRE prolonga el alcance de los protocolos de red salto-limitados para permitir topologías de red de empresas flexibles. El túnel de GRE puede encapsular datos del multicast y asegurar la seguridad de la voz, del vídeo y de otros servicios del multicast cuando está combinado con la ayuda del túnel de IPSec.GRE permite MPLS LDP. El túnel de GRE se utiliza para llevar mensajes de MPLS LDP, se establece LDP LSP, y la red de espina dorsal de MPLS es interoperable. El túnel de GRE conecta subnets discretos y se utiliza para poner VPNS para las conexiones seguras entre las jefaturas y las ramas corporativas.
El protocolo responsable de remitir los paquetes encapsulados se llama el protocolo de transporte.
| Jefe de GRE | Los campos explican |
| C |
Compruebe y verifique los pedazos |
| K |
Pedazos de la palabra clave. |
| Repetición |
Representa el número de capas encapsuladas de un mensaje de GRE. Añada 1 a este campo después de terminar un paquete de GRE. Deseche el texto si el número de paquetes es mayor que el propósito 3.The de este campo es evitar que los mensajes sean encapsulados un número infinito de épocas. |
| Banderas | Campos reservados. Debe ser fijado a 0 actualmente |
| Versión | Campo de la versión. Tiene que ser 0 |
| Tipo de protocolo | Identifica el tipo de protocolo de acuerdo del pasajero. El protocolo común del pasajero es el protocolo IPv4 con el código 0x0800 del protocolo |
| Suma de comprobación | La suma de comprobación coloca para los jefes de GRE y sus cargas. |
| Llave | El campo de palabra clave, el receptor del túnel se utiliza para verificar el mensaje recibido. |
Etiqueta de Tuneling del agente del paquete de la red que pela en los escenarios del uso de GRE
1) la red local del Multi-protocolo se puede transmitir a través de este túnel de GRE
Tal y como se muestra en de la figura arriba, Term1 y Term2 son redes locales que corren IPv6, mientras que Term3 y Term4 son redes locales que corren el IP. Los redes secundarios en diversas regiones necesitan comunicar con uno a través de la red común del IP. Term1 y Term2, Term3 y Term4 pueden comunicar independientemente a través de un túnel encapsulado en el protocolo de GRE entre Router_1 y Router_2.
2) uso GRE de ampliar el alcance del trabajo de la red con los saltos limitados
En la figura arriba, la red funciona con el protocolo del IP, si se asume que el protocolo del IP limita el número de saltos a 255. Si el número de saltos entre dos PCS excede de 255, no podrán comunicar. Seleccione dos dispositivos en la red para crear el túnel de GRE, que puede ocultar el número de saltos entre los dispositivos, así ampliando la gama del funcionamiento de la red.
Por ejemplo, una ruta del RASGÓN con 16 saltos indica que la ruta es inalcanzable. A este punto, el túnel de GRE se puede establecer en los dos dispositivos para realizar la conexión directa lógica, para poder reducir los saltos de la encaminamiento del RASGÓN a través del túnel de GRE debajo de 16 para asegurar la encaminamiento sean accesibles.

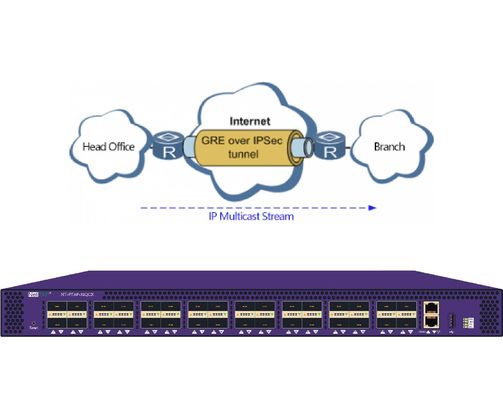

3) GRE se combina con IPSec para proteger datos del multicast. IPSec es seguridad del protocolo del IP.
El GRE puede encapsular datos del multicast y transmitirlos en el túnel de GRE.
Tal y como se muestra en de la figura arriba, en el uso de GRE sobre el túnel de IPSec, si los datos del multicast necesitan ser transmitidos en el túnel de IPSec, el túnel de GRE se puede establecer primero, la encapsulación de GRE de los datos del multicast puede ser realizada, y entonces la encripción de IPSec se puede realizar en el mensaje encapsulado, para realizar la transmisión cifrada de los datos del multicast en el túnel de IPSec.
¿Qué agente y red buenos del paquete de la red golpea ligeramente protocolo de túneles de la ayuda identifican tecnología?
Especificación del agente del paquete de la red y tipo del módulo
| Tipo componente | Modelo del producto | Parámetro básico | Observaciones |
| Chasis | NTCA-CHS-7U7S-DC | Altura: 7U, 7 ranuras, chasis del ATCA, placa madre de la estrella doble 100G, 3 DC de alto voltaje (240VDC~280VDC) entró, el poder redundante 3* 2+1 3000W modular | Debe elegir uno |
| NTCA-CHS-7U7S-AC | Altura: 7U, 7 ranuras, chasis del ATCA, placa madre de la estrella doble 100G, CA de alto voltaje 3 (240VDC~280VDC) entró, el poder redundante 3* 2+1 3000W modular | ||
| Mantenga la tarjeta | NT-TCA-SCG10 | tarjeta del intercambio 100G, interfaz 10*QSFP28 | Elija según necesidades reales del negocio |
| NT-TCA-CG10 | tarjeta del servicio 100G, interfaz 10*QSFP28 | ||
| NT-TCA-XG24 | tarjeta del servicio 10G, interfaz 24*SFP+ | ||
| NT-TCA-RTM-CG10 | tarjeta de 100G RTM, interfaz 10*QSFP28 | ||
| NT-TCA-RTM-EXG24 | tarjeta de 10G RTM, interfaz 24*SFP+ | ||
| Sistema informático integrado visibilidad del TCA | NT-TCA-SOFT-PKG | necesidad |
